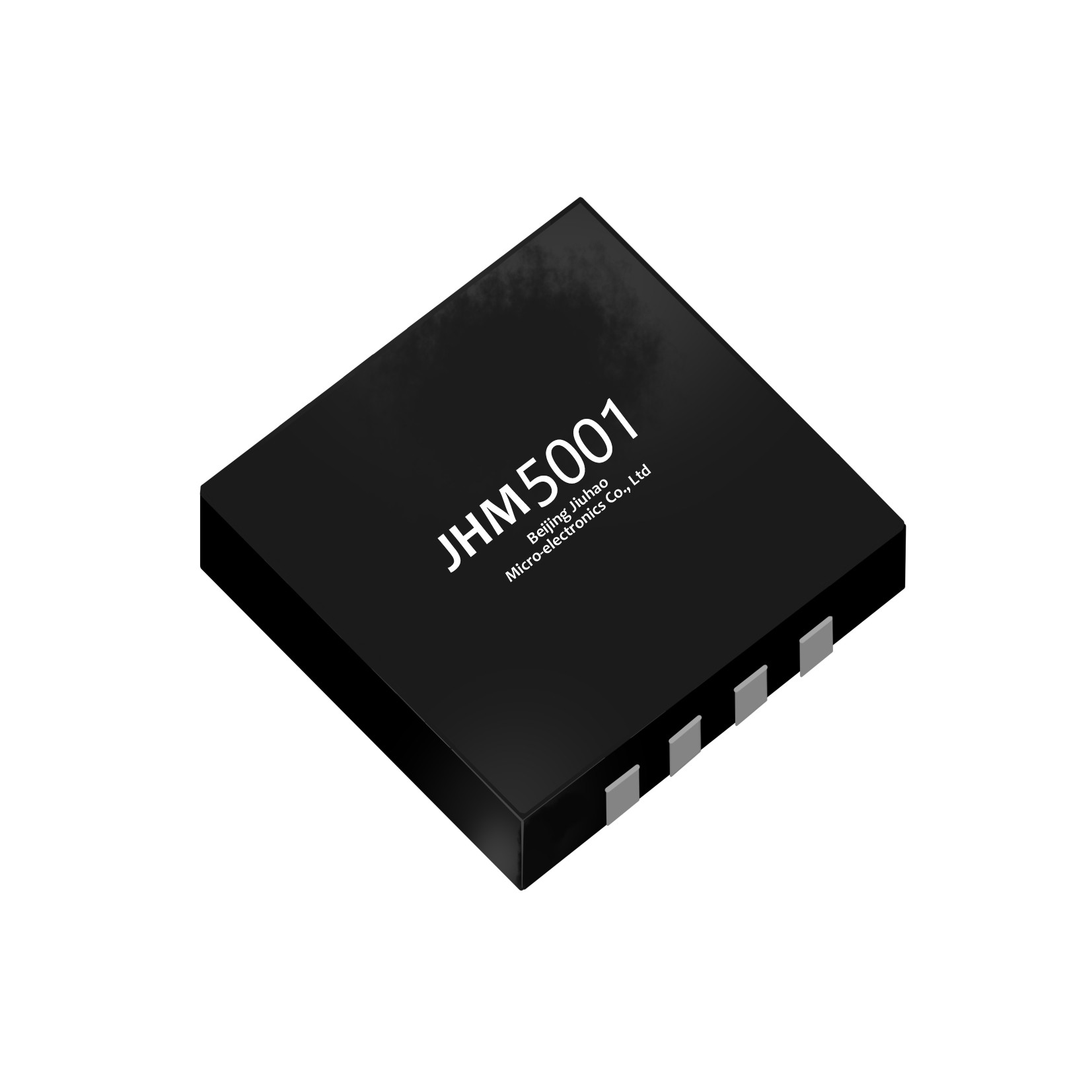

PIR紅外熱釋電傳感器信號調理芯片JHM5001

JHM5001是一款為紅外熱釋電(Passive Infra Red, PIR)傳感器設計的信號調理集成電路。

JHM5001是一款為紅外熱釋電(Passive Infra Red, PIR)傳感器設計的信號調理集成電路。

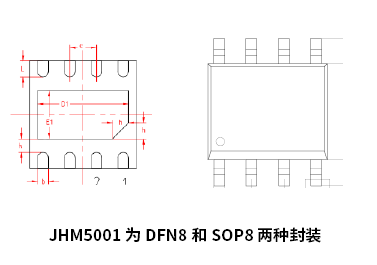

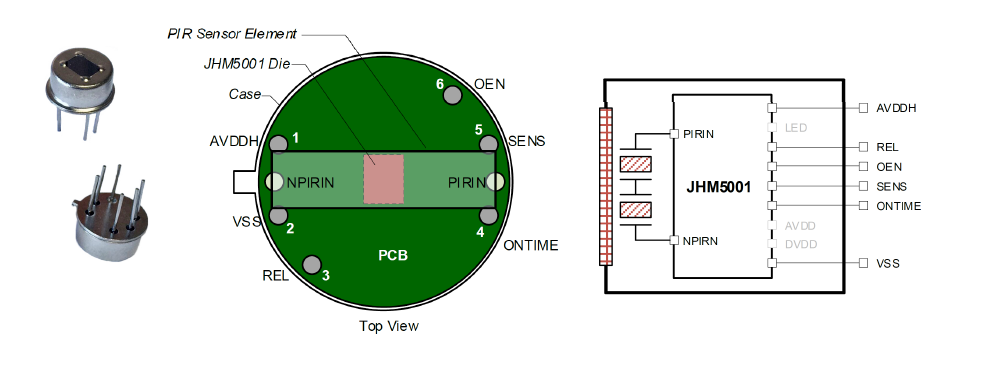

PIR傳感器可感受變化的紅外信號,JHM5001可將PIR 傳感器所產生的微弱電荷放大由芯片內部的ADC 轉換為16 位數字信號,經過數字濾波器處理后,由算法單元判斷PIR 信號的變化是否由外界人體的運動所產生,并通過REL 引腳輸出數字信號。


PIR 傳感器檢測運動的靈敏度和延時參數可以通過分別對芯片SENS 和ONTIME 引腳施加電壓來設置,電壓將被內部ADC 轉換為7 位數字信號。


關鍵特性:

  • 基于數字信號處理

  • 集成片上穩壓器,適應2.5V ~ 5.5V 電源電壓

  • 低功耗,電流 ~ 30uA

  • 對射頻干擾不敏感

  • 具有調節靈敏度、導通時間的輸入引腳

  • 具有光線檢測輸入引腳,可防白光干擾

  • 具有開關或繼電器控制輸出引腳和LED 控制輸出引腳

  • 上電后穩定時間短
