簡介

JHM3000是一款針對人體溫度測量的高精度溫度傳感器電路，它通過兩個引腳的簡單接口與外部連接，以單線數字通信協議輸出14bit溫度測量數據，可以方便地連接各種單片機的GPIO。用戶通過簡單的兩個溫度點校準，JHM3000可在37°C~39°C范圍內達到±0.1°C的測量精度，其它溫度達到±0.2°C的測量精度，溫度分辨率可小于0.01°C。

主要特征

?   測量溫度范圍：32°C ~ +42°C

?   通過簡單的兩點校準可實現 32°C to 42°C范圍內測量的絕對誤差±0.1℃

?   溫度分辨率<0.01℃

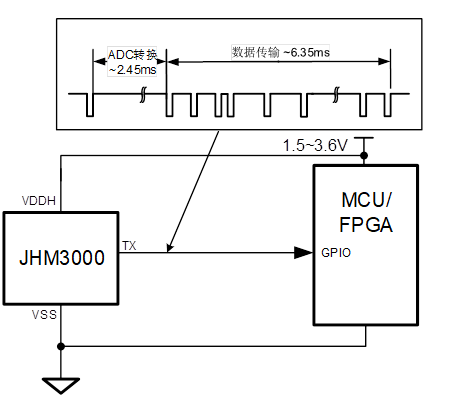

?   僅需連接三個引腳即可工作

?   單線數字輸出，可十分方便地與MCU的GPIO連接

?   單線通信波特率: ~2.5kbps

?   一次測量及數據傳輸?shù)臅r間: ~8.8ms

?   測量時電流消耗：150uA

?  數據傳輸時電流消耗：20uA

?   電源電壓： 1.5V~3.6V

技術支持

?   可提供開發評估套件，包括可與PC連接的電路板及相應的軟件。

應用

?   電子體溫計

?   可穿戴測體溫設備

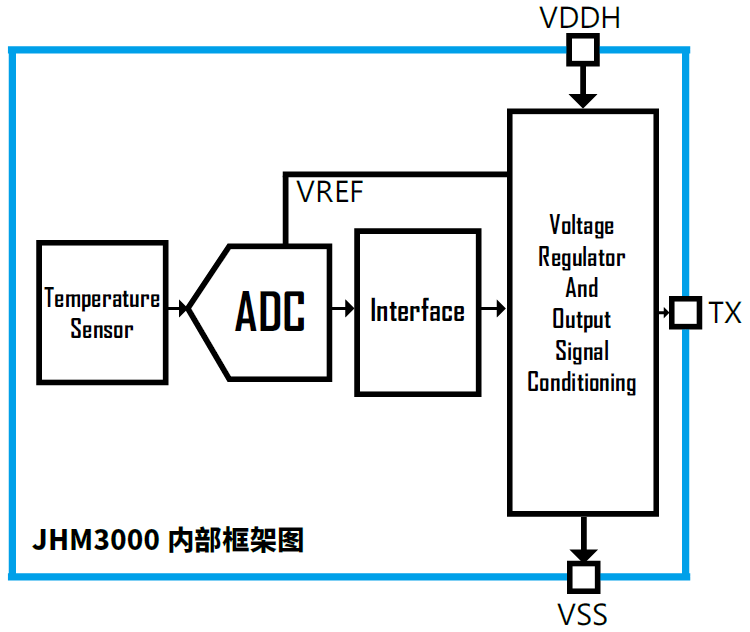

JHM3000模塊框圖

1.    工作條件及電氣參數

1

2

3

1.1.    極限工作條件

表1?1極限工作條件

1.2.    推薦工作條件

以下所有電壓的參考為VSS。

表1?2推薦工作條件

1.3.    電氣參數

表3?3中所有的參數在指定的工作條件下有效。所有電壓值相對于地電壓V_SS。

表1?3電氣參數

2.    功能描述

上電后，JHM1300測量溫度，并把測量值通過單線數字接口傳出，如此循環。

單線數字接口協議采用相鄰窄脈沖的間隔時間之比作為編碼方法，如圖4?1所示。每個比特時間窗口相同，都約為400us，即波特率為約2.5kbps。每個比特均以窄脈沖為開始，相鄰窄脈沖的時間分別為t1和t2。根據t1和t2的比值可以將比特分為以下3種：

?   Start Bit   => t1:t2 = 3:3

?   Logic 0 Bit => t1:t2 = 5:1

?   Logic 1 Bit => t1:t2 = 1:5

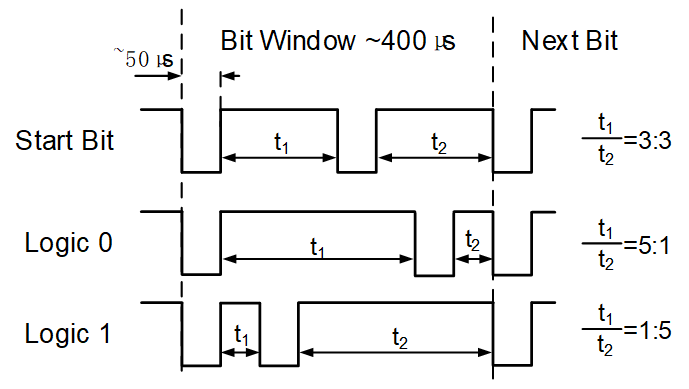

圖2?1比特定義

每次溫度的測量結果由1bit Start Bit和14bit Logic Bit組成，如？？？所示。

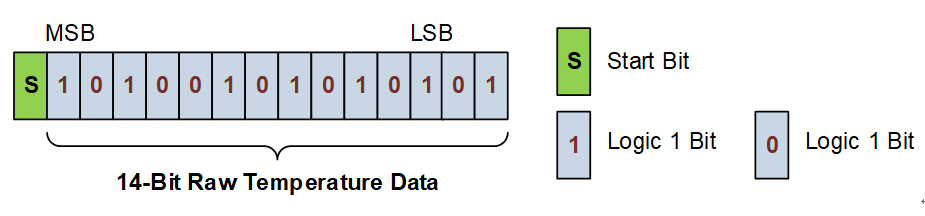

圖2?2溫度數據傳輸序列

每次測量的14bit溫度數據為二進制的有符號補碼表示.

3.    封裝規格和管腳定義

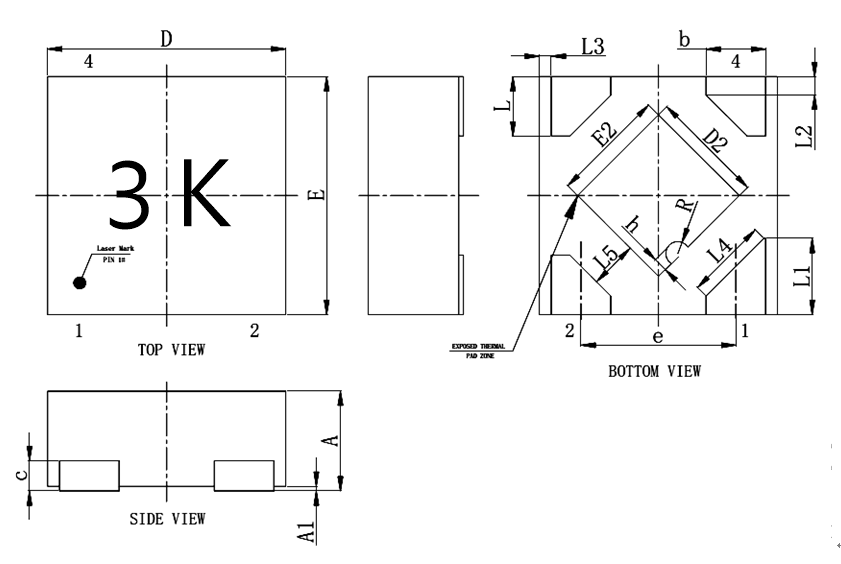

表3?1 DFN4L封裝尺寸

表3?2 DFN4L引腳定義

更多應用JHM3000 Datasheet內容，歡迎咨詢北京久好電子科技有限公司！
